Théâtre à manivelle – Variante 1

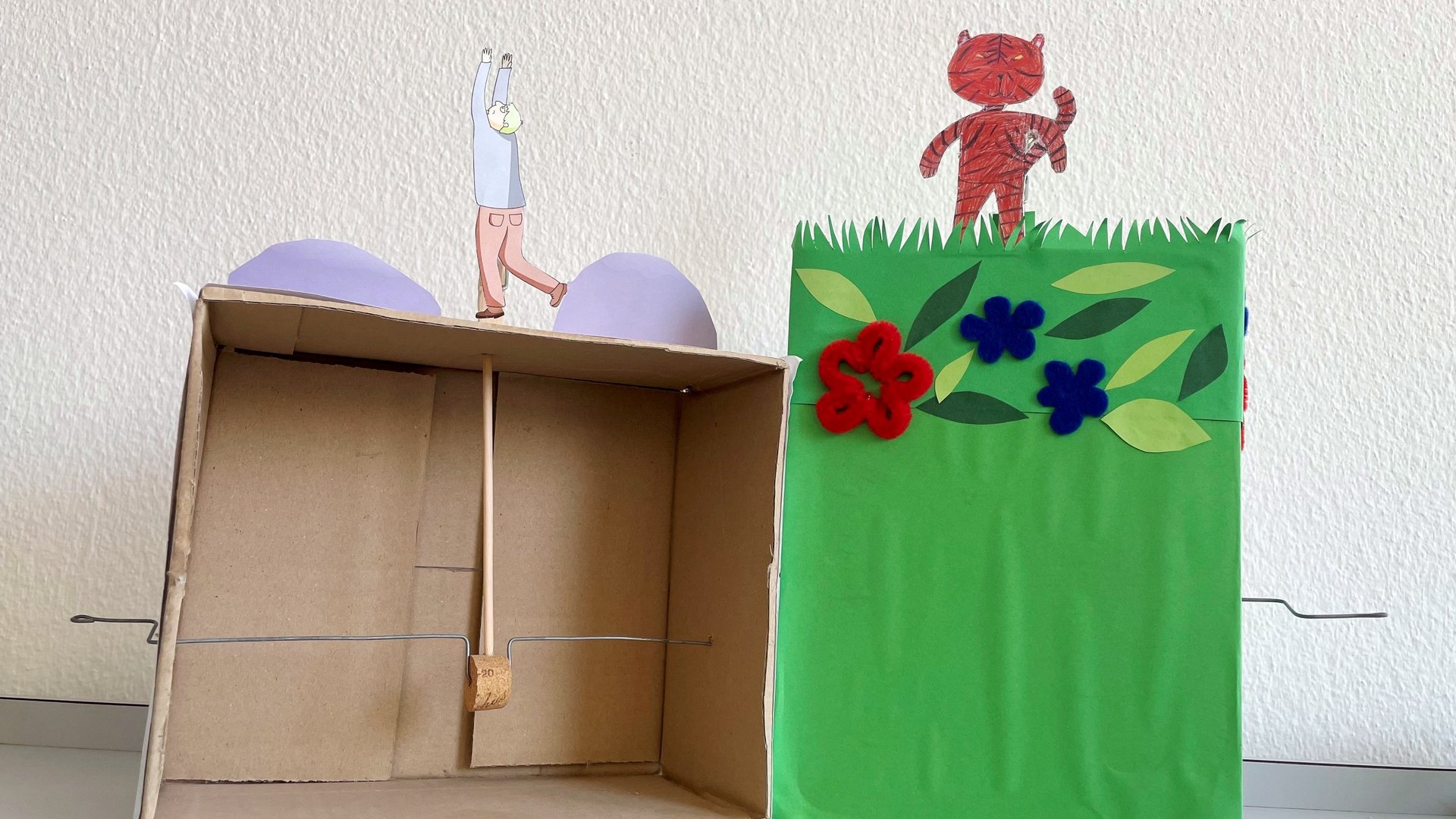

Une boite en carton, un pic en bois, un bouchon de liège, un morceau de fil de fer et un personnage en papier assemblés en un théâtre à manivelle

Faire sautiller un personnage simplement en tournant quelque chose ? Comment faire ? C'est très simple, avec une manivelle que tu peux bricoler toi-même.

Dans la vidéo suivante, tu peux voir comment fonctionne notre théâtre à manivelle.

Vidéo bloquée. Pour voir cette vidéo, veuillez modifier vos préférences en matière de cookies et activer les cookies marketing.
Modifier les préférences des cookies

Envie de découvrir une autre façon de construire un théâtre à manivelle ? Lis notre article qui te propose une deuxième variante !

Il te faut :

  • Une boîte en carton (de la taille d'une boîte à chaussures ou légèrement plus petite)
  • 30-50 cm de fil de fer rigide (environ 2 mm d'épaisseur)
  • Un pic à brochette en bois (ou un deuxième morceau de fil de fer de la longueur d'un pic à brochette)
  • Un bouchon en liège
  • Du papier coloré, des crayons de couleur, éventuellement de la peinture et tout autre matériel de décoration que tu veux utiliser
  • Une règle
  • Une paire de ciseaux
  • De la colle
  • Un couteau bien aiguisé et une planche à découper
  • Une pince coupante et une pince plate pour couper et plier le fil de fer

Fais-toi aider par un adulte pour toutes les étapes qui nécessitent des outils pointus ou tranchants !

Marche à suivre

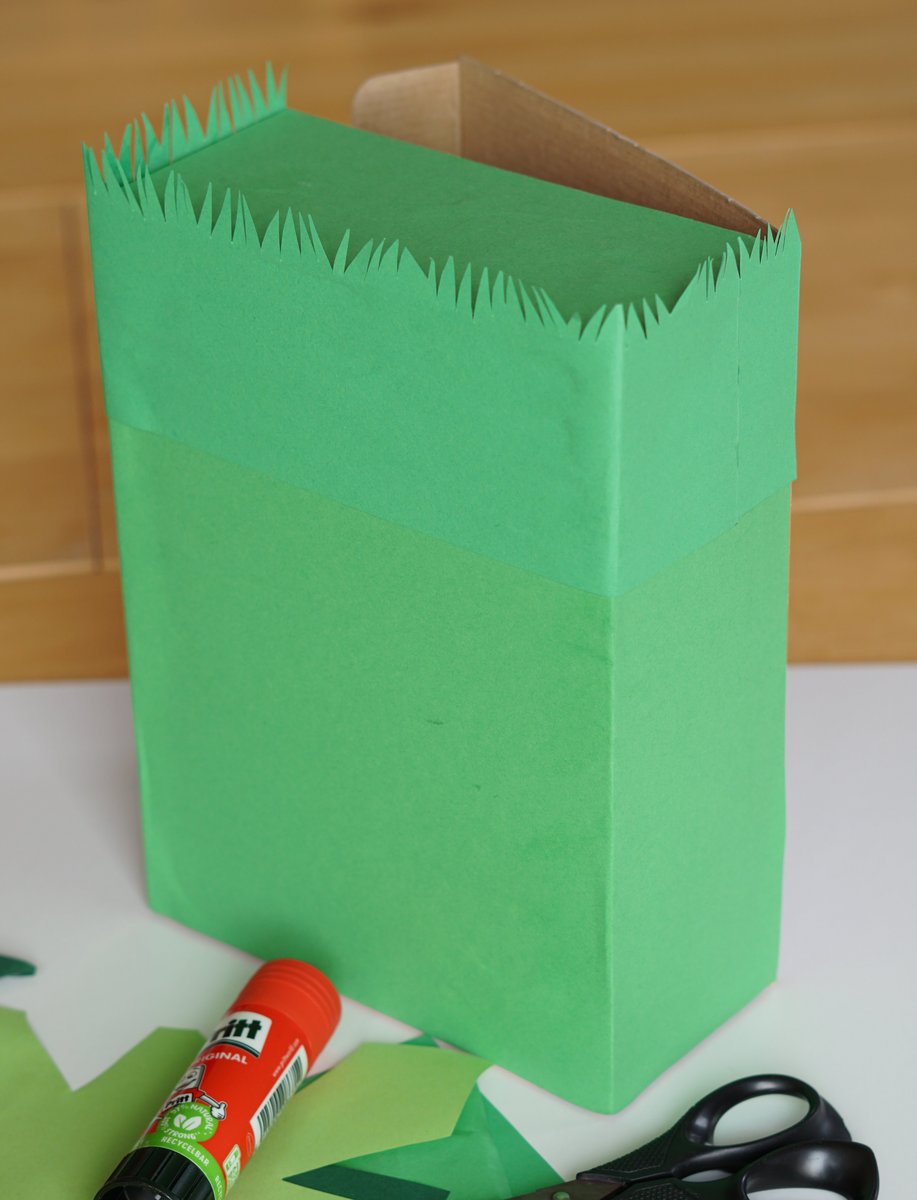

  1. Place la boîte en carton debout verticalement, avec le fond tourné vers toi. Le côté étroit qui se trouve en haut constitue la « scène » de ton théâtre à manivelle (là où apparaîtra le personnage). Décore la boîte comme tu le souhaites.
  1. À l'aide d’un crayon et d’une règle, fais trois points sur la boîte pour marquer les trous : un point au milieu de la « scène » (petit côté de la boîte, flèche rouge à droite sur l’image) et deux points l’un en face de l’autre sur les parois latérales de la boîte. Aide-toi du pic en bois pour mesurer la distance que tu dois mettre entre ces trous et la « scène » de ton théâtre : le pic en bois doit dépasser de 4-5 cm sur la « scène ».

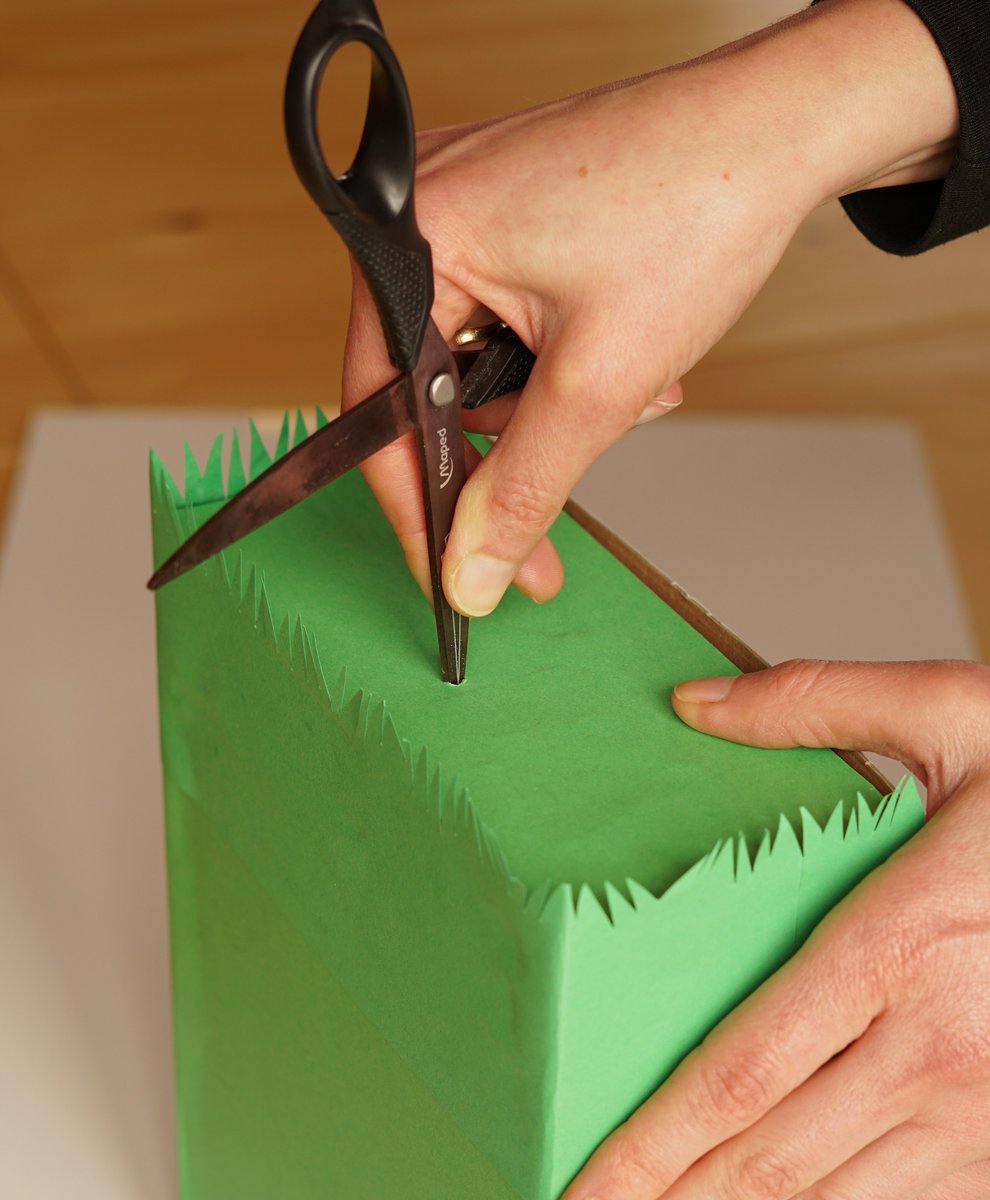

  1. Demande à un adulte de t’aider à percer les trous à l’aide d’une paire de ciseaux. Ils doivent être suffisamment larges pour que le fil de fer et le pic en bois puissent passer à travers sans difficulté.
  1. Ensemble, découpez une rondelle d'environ 1 cm d'épaisseur dans le bouchon en liège à l’aide du couteau et percez un trou au milieu de la tranche. Le trou doit être suffisamment large pour que le fil de fer puisse y tourner facilement.
  2. Enfile le bout de liège sur le fil de fer et plie ensuite celui-ci avec une pince plate comme indiqué sur la photo. Le fil de fer doit être suffisamment long des deux côtés du bouchon pour traverser ta boîte en carton de part en part (et pour faire une poignée d’un côté).
  1. Perce un trou sur le côté de la rondelle de liège et utilise de la colle pour y fixer le pic en bois.
  1. Tu peux maintenant installer le mécanisme dans la boîte : passe le pic en bois à travers le trou sur la « scène » de ton théâtre à manivelle, et les extrémités du fil de fer dans les trous des parois latérales.
  1. Plie le fil de fer d’un côté pour créer une poignée. Replie les deux extrémités du fil de fer en forme d’œillets, pour éviter de te piquer et l’empêcher de glisser hors de la boîte. Tourne la manivelle et observe ce qu’il se passe avec le pic en bois !
  1. Maintenant, c'est à toi de faire preuve de créativité : quel genre de figurine vas-tu coller au sommet du pic ? Et peut-être que la boîte mérite encore quelques décorations ?

Ce qu'on observe

Le mouvement circulaire de la manivelle est transformé en un mouvement de haut en bas du pic en bois grâce au fil de fer replié.

À quoi cela peut-il servir ?

Les manivelles ne sont pas de simples gadgets. Lorsque les moteurs n'existaient pas encore, on utilisait par exemple des roues à eau pour faire fonctionner des machines. Bien sûr, les mécanismes nécessaires étaient plus compliqués que celui-ci, mais tu peux maintenant imaginer comment la rotation de la roue à eau pouvait faire monter et descendre une scie, par exemple.

Une roue à eau et son axe. Image: Cyril Papot - stock.adobe.com

Tu trouveras ici les instructions à télécharger au format PDF.
