Teatro a manovella – Variante 2

Vista interna di due teatri a manovella con meccanismi a vista

Le storie si possono raccontare in tanti modi diversi, anche con una scultura meccanica! Questa semplice invenzione, costruita con materiali comuni, è un modo divertente per scoprire i principi base della meccanica e dare spazio alla propria creatività.

Il video seguente mostra due teatri a manovella. Le nostre istruzioni passo passo descrivono come realizzare il teatro a manovella di sinistra. Alla fine delle istruzioni, troverete le istruzioni per realizzare il teatro a manovella di destra.

Per accedere a questi video su YouTube è necessario accettare i cookie di marketing.
Modificare le impostazioni dei cookie

Chiedete a un adulto di aiutarvi in tutti i passaggi che richiedono strumenti appuntiti o taglienti!

Intendiamoci bene!

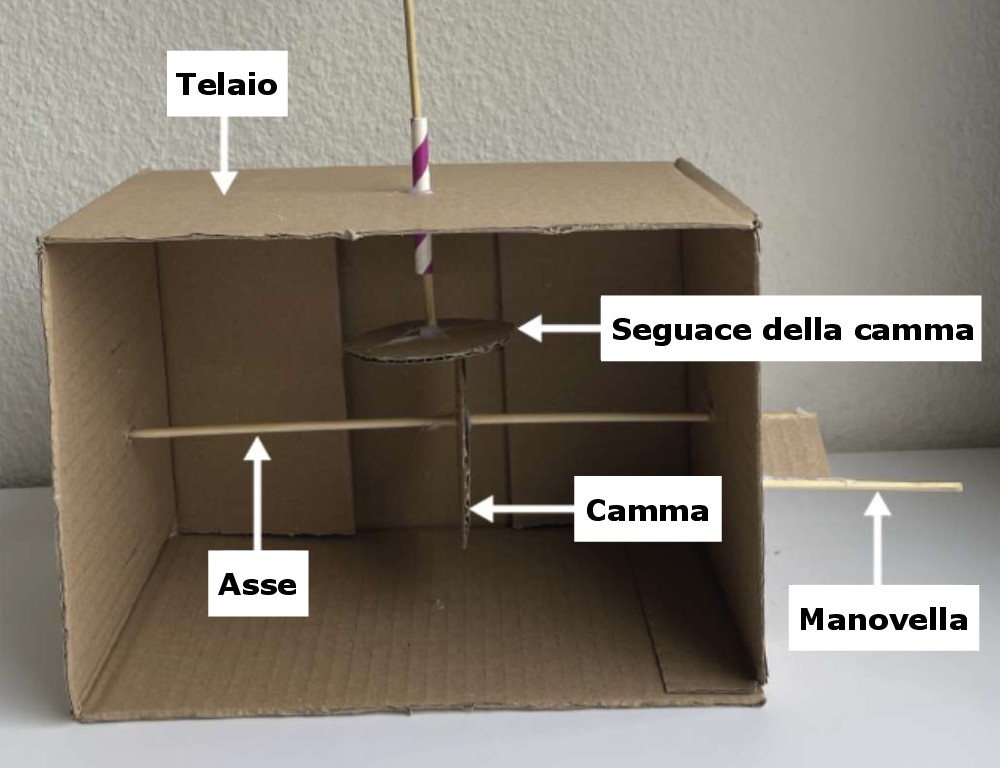

Ecco alcune parole che potrebbero risultarvi nuove. Il disco sull'asse che viene spostato dalla manovella si chiama camma. Il disco che poggia sulla camma e si muove con essa si chiama seguace della camma, in breve seguicamma. La seguicamma trasmette il suo movimento alla figura in cima alla scatola.

Diverse possibilità di movimento

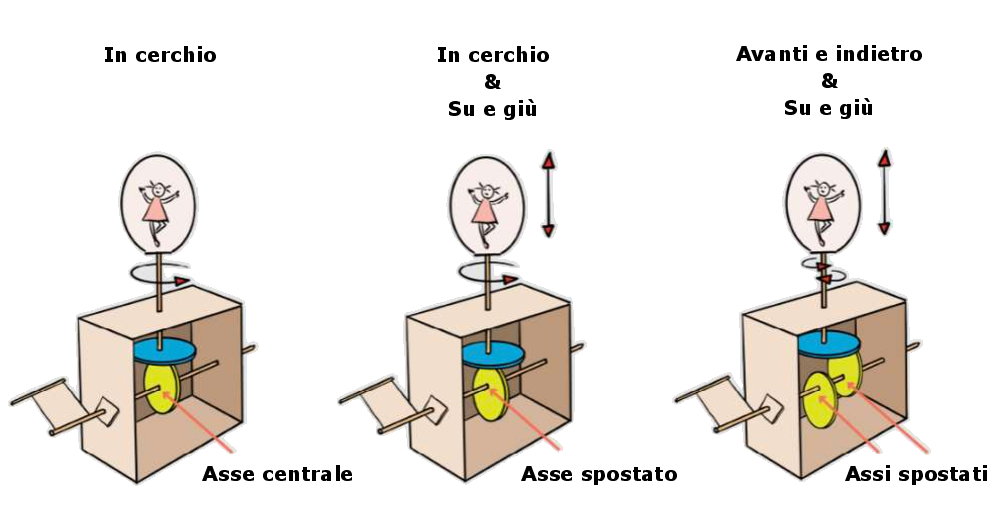

La disposizione delle camme e dei seguicamma influenza il movimento della figurina sulla scatola. Ecco alcuni movimenti possibili:

  • In cerchio
  • In cerchio & dall'alto al basso
  • Avanti e indietro & dall'alto al basso

Occorrente

  • Una scatola di cartone (ad esempio delle dimensioni di una scatola di scarpe)
  • Cartone per le camme e i seguicamma
  • Bastoncini di legno (ad es. bastoncini per spiedini)
  • Un paio di forbici
  • Eventualmente un chiodo
  • Una matita
  • Cannucce di cartone
  • Pistola per colla e colla stick
  • Carta, matite colorate e qualsiasi altro materiale decorativo che si desidera utilizzare

Procedimento

Telaio

  • Se la scatola ha dei risvolti, tagliateli con le forbici.

Camma e seguicamma

  • Disegnate  un cerchio di circa 6 cm di diametro e un altro di circa 8 cm di diametro su un pezzo di cartone. È possibile utilizzare anche altre dimensioni per adattarsi alla scatola. Il disco più piccolo sarà la camma, quello più grande sarà il seguicamma. Se volete, potete aiutarvi con un compasso o una tazza, ma la forma non deve essere perfettamente rotonda.
  • Tagliate con le forbici la camma e il seguace della camma.

Determinare la posizione dell'asse

  • Tenete la camma al centro della parete laterale all'esterno della scatola e lasciate un po' di spazio dal fondo (ad es. 2 cm). Segnate con una matita la parte superiore e inferiore della camma sulla scatola.
  • Segnate con una matita la posizione dei fori per l'asse. Avete due opzioni:
    • La sagoma sulla scatola deve muoversi solo in cerchio: fate un segno nella posizione 1 (centro della sagoma).
    • La sagoma deve muoversi in cerchio e anche dall'alto verso il basso: fat eun segno nella posizione 2.
  • Aiutandovi con un righello, fate gli stessi segni sul lato opposto della scatola.
  • Praticate i fori per l'asse utilizzando un chiodo o un bastoncino di legno.

Camma e asse

  • Con un chiodo o con un bastoncino di legno praticate un foro nella camma, al centro o in posizione decentrata, a seconda del movimento desiderato.
  • Fate passare un bastoncino di legno attraverso il primo foro nella parete laterale.
  • Fate scorrere il bastoncino attraverso la camma.
  • Passate il bastoncino con la camma attraverso il foro opposto per posizionare l'asse.

Seguicamma

  • Con un chiodo o un bastoncino di legno, praticate un foro nella parte superiore del telaio, nel punto in cui la figurina si appoggerà sulla scatola.
  • Allargate il foro con una matita.
  • Fate passare un pezzo di cannuccia di cartone attraverso il foro.
  • Incollate la cannuccia al telaio.
  • Inserite un punteruolo di legno nella cannuccia.
  • Inserite l'estremità inferiore del bastoncino al centro della camma e fissatela con la colla a caldo.
  • Testate il meccanismo. Se tutto è corretto, incollate la camma sul suo asse.

Manovella

  • Ritagliate un pezzetto di cartone.
  • Incollate un bastoncino di legno su un bordo.
  • Incollate l'altro bordo all'asse.

Sagoma

  • Disegnate la parte anteriore e posteriore di una sagoma su carta e ritagliatela.
  • Incollate le due metà della sagoma su pezzetto di cannuccia
  • Mettete un po' di carta nella cannuccia e infilare il tutto nel bastoncino di legno che si trova in cima alla scatola. In questo modo, potrete utilizzare figure diverse con lo stesso meccanismo. In alternativa, potete incollare la cannuccia al bastoncino di legno.

Il teatro a manovella è pronto!

Altri esempi

Queste istruzioni descrivono solo un modo di costruire un teatro a manovella. Tuttavia, esistono molte varianti con altri materiali, dimensioni, ecc.

Altri materiali

Nell'esempio mostrato nella foto qui a fianco (in alto), la camma e il seguicamma sono stati ricavati da gommapiuma spessa, mentre l'asse e la manovella sono stati realizzati con cannucce di cartone.

Per fabbricare la manovella:

  1. Piegate un pezzo di cannuccia in due punti e fissate gli angoli con la colla a caldo.
  2. Praticate un foro in un tappo di sughero.
  3. Inserite la cannuccia attraverso il foro del sughero e incollatela.
  4. Farte passare l'altra estremità della manovella attraverso il foro dell'asse del telaio della scatola e incollate la manovella all'asse (ricavato da un secondo pezzo di cannuccia).

È anche possibile utilizzare del legno per realizzare il telaio del teatro a manovella e viti o chiodi per fissare le parti tra loro (invece della colla a caldo, ad esempio). Ci sono molte altre possibilità oltre a quella descritta qui: potete usare bottiglie di plastica, lattine, ecc. Date libero sfogo alla vostra immaginazione!

Manovella e asse in fil di ferro

Qui potete trovare le istruzioni per costruire un altro teatro a manovella. In questo caso si utilizza del filo metallico per realizzare l'asse e la manovella e un tappo di sughero per la camma.

Suggerimenti e trucchi

  • Il telaio è instabile? Rinforzate gli angoli con triangoli di cartone.
  • L'asse scivola fuori dal telaio? Tagliate dei pezzetti di cartone e posizionateli a ciascuna estremità del bastoncino di legno per tenere l'asse in posizione.
  • Il seguicamma non si muove come dovrebbe? Aggiungete un peso, ad esempio una rondella, prima di incollarlo alla punta di legno.

Cosa si osserva

Il movimento circolare della manovella viene trasformato in diversi movimenti attraverso l'asse, la camma e il seguicamma. A seconda della configurazione scelta, la figura si muove in cerchio (ruotata di 90 gradi rispetto al movimento della manovella), su e giù o avanti e indietro.

A cosa serve?

Funzionamento di una locomotiva a vapore. Immagine :  Panther/Wikimedia Commons, Licence CC

Forse avete già visto un vecchio mulino ad acqua. Lì, la ruota gira grazie alla forza dell’acqua che scorre e può, per esempio, far salire e scendere una sega. Anche in una macchina da cucire, la manovella o il pedale fanno muovere l’ago su e giù. Perfino i tergicristalli di un’automobile funzionano grazie a un meccanismo a manovella. Nelle locomotive a vapore, invece, succede il contrario: il vapore fa muovere un pistone avanti e indietro, e questo movimento viene trasformato in rotazione delle ruote grazie a speciali perni collegati ad esse.

Qui puoi scaricare le istruzioni in formato pdf.
